Червячные мотор-редукторы


ТИП МЧ2

Мотор-редуктор МЧ2

МЧ2-40

Частота вращения выходного вала

об/мин

Крутящий момент на выходном валу

Н.м

Мощность электродвигателя

кВт

Комплектующий электродвигатель

наименование

Масса мотор-редуктора

кг

Допускаемая радиальная нагрузка

Н

0,22

25

0,12

АИР56A4

36

300

0,28

28

0,12

АИР56A4

36

300

0,35

32

0,12

АИР56A4

36

300

0,44

36

0,12

АИР56A4

36

300

0,56

40

0,12

АИР56A4

36

300

0,71

40

0,12

АИР56A4

36

300

0,9

40

0,12

АИР56A4

36

300

1,1

40

0,12

АИР56A4

36

300

1,4

40

0,12

АИР56A4

36

300

1,8

40

0,12

АИР56A4

36

300

2,2

40

0,12

АИР56A4

36

300

2,8

40

0,12

АИР56A4

36

300

3,5

38

0,12

АИР56A4

36

300

4,4

38

0,12

АИР56A4

36

300

5,5

38

0,12

АИР56A4

36

300

7

38

0,12

АИР56A4

36

300

9

38

0,12

АИР56A4

36

300

Примечания.

- Частота вращения выходного вала указана номинальная. Фактическая частота может отличаться до 5% от номинальной.

- Крутящий момент на выходном валу указан при постоянной нагрузке, без рывков и ударов.

- Допускаемая радиальная нагрузка на тихоходном валу, приложенная к середине посадочной поверхности вала.

МЧ2-63

Частота вращения выходного вала

об/мин

Крутящий момент на выходном валу

Н.м

Мощность электродвигателя

кВт

Комплектующий электродвигатель

наименование

Масса мотор-редуктора

кг

Допускаемая радиальная нагрузка

Н

0,22

90

0,12

АИР56A4

49

1200

0,28

110

0,12

АИР56A4

49

1200

0,35

130

0,12

АИР56A4

49

1200

0,44

140

0,12

АИР56A4

49

1200

0,56

150

0,12

АИР56A4

49

1200

0,71

150

0,12

АИР56A4

49

1200

0,9

150

0,12

АИР56A4

49

1200

1,1

150

0,12

АИР56A4

49

1200

1,4

150

0,12

АИР56A4

49

1200

1,8

150

0,12

АИР56A4

49

1200

2,2

150

0,12

АИР56A4

49

1200

2,8

150

0,12

АИР56A4

49

1200

3,5

140

0,12

АИР56A4

49

1200

4,4

140

0,12

АИР56A4

49

1200

5,5

140

0,12

АИР56A4

49

1200

7

140

0,18

АИР56B4

49

1200

9

140

0,18

АИР56B4

49

1200

Примечания.

- Частота вращения выходного вала указана номинальная. Фактическая частота может отличаться до 5% от номинальной.

- Крутящий момент на выходном валу указан при постоянной нагрузке, без рывков и ударов.

- Допускаемая радиальная нагрузка на тихоходном валу, приложенная к середине посадочной поверхности вала.

МЧ2-80

Частота вращения выходного вала

об/мин

Крутящий момент на выходном валу

Н.м

Мощность электродвигателя

кВт

Комплектующий электродвигатель

наименование

Масса мотор-редуктора

кг

Допускаемая радиальная нагрузка

Н

0,22

190

0,12

АИР56A4

56

2400

0,28

210

0,12

АИР56A4

56

2400

0,35

240

0,12

АИР56A4

56

2400

0,44

260

0,12

АИР56A4

56

2400

0,56

280

0,12

АИР56A4

56

2400

0,71

280

0,12

АИР56A4

56

2400

0,9

280

0,12

АИР56A4

56

2400

1,1

280

0,12

АИР56A4

56

2400

1,4

280

0,12

АИР56A4

56

2400

1,8

280

0,12

АИР56A4

56

2400

2,2

280

0,12

АИР56A4

56

2400

2,8

266

0,12

АИР56A4

56

2400

3,5

260

0,18

АИР56B4

56

2400

4,4

260

0,18

АИР56B4

56

2400

5,5

225

260

0,18

0,25

АИР56B4

АИР63A4

56

60

2400

7

184

256

0,18

0,25

АИР56B4

АИР63A4

56

60

2400

9

143

260

0,18

0,37

АИР56B4

АИР63B4

56

60

2400

Примечания.

- Частота вращения выходного вала указана номинальная. Фактическая частота может отличаться до 5% от номинальной.

- Крутящий момент на выходном валу указан при постоянной нагрузке, без рывков и ударов.

- Допускаемая радиальная нагрузка на тихоходном валу, приложенная к середине посадочной поверхности вала.

МЧ2-100

Частота вращения выходного вала

об/мин

Крутящий момент на выходном валу

Н.м

Мощность электродвигателя

кВт

Комплектующий электродвигатель

наименование

Масса мотор-редуктора

кг

Допускаемая радиальная нагрузка

Н

0,22

400

0,12

АИР56A4

81

5000

0,28

460

0,12

АИР56A4

81

5000

0,35

480

0,12

АИР56A4

81

5000

0,44

500

0,12

АИР56A4

81

5000

0,56

520

0,12

АИР56A4

81

5000

0,71

520

0,12

АИР56A4

81

5000

0,9

520

0,12

АИР56A4

81

5000

1,1

520

0,12

АИР56A4

81

5000

1,4

520

0,18

АИР56B4

81

5000

1,8

520

0,18

АИР56B4

81

5000

2,2

500

0,18

АИР56B4

81

5000

2,8

399

520

0,18

0,25

АИР56B4

АИР63A4

81

85

5000

3,5

339

500

0,18

0,37

АИР56B4

АИР63B4

81

85

5000

4,4

380

500

0,25

0,37

АИР63A4

АИР63B4

85

85

5000

5,5

313

463

0,25

0,37

АИР63A4

АИР63B4

85

85

5000

7

379

500

0,37

0,55

АИР63B4

АИР71A4

85

87

5000

9

294

500

0,37

0,75

АИР63B4

АИР71B4

85

87

5000

Примечания.

- Частота вращения выходного вала указана номинальная. Фактическая частота может отличаться до 5% от номинальной.

- Крутящий момент на выходном валу указан при постоянной нагрузке, без рывков и ударов.

- Допускаемая радиальная нагрузка на тихоходном валу, приложенная к середине посадочной поверхности вала.

МЧ2-125

Частота вращения выходного вала

об/мин

Крутящий момент на выходном валу

Н.м

Мощность электродвигателя

кВт

Комплектующий электродвигатель

наименование

Масса мотор-редуктора

кг

Допускаемая радиальная нагрузка

Н

0,22

800

0,12

АИР56A4

126

8000

0,28

850

0,12

АИР56A4

126

8000

0,35

900

0,12

АИР56A4

126

8000

0,44

950

0,12

АИР56A4

126

8000

0,56

1000

0,18

АИР56B4

126

8000

0,71

1000

0,18

АИР56B4

126

8000

0,9

1000

0,18

АИР56B4

126

8000

1,1

860

1000

0,18

0,25

АИР56B4

АИР63A4

126

130

8000

1,4

724

1000

0,18

0,25

АИР56B4

АИР63A4

126

130

8000

1,8

836

1000

0,25

0,37

АИР63A4

АИР63B4

130

130

8000

2,2

695

1000

0,25

0,37

АИР63A4

АИР63B4

130

130

8000

2,8

820

1000

0,37

0,55

АИР63B4

АИР71A4

130

132

8000

3,5

697

900

0,37

0,55

АИР63B4

АИР71A4

130

132

8000

4,4

562

900

0,37

0,75

АИР63B4

АИР71B4

130

132

8000

5,5

688

900

0,55

0,75

АИР71A4

АИР71B4

132

132

8000

7

767

900

0,75

1,1

АИР71B4

АИР80A4

132

136

8000

9

597

875

0,75

1,1

АИР71B4

АИР80A4

132

136

8000

Примечания.

- Частота вращения выходного вала указана номинальная. Фактическая частота может отличаться до 5% от номинальной.

- Крутящий момент на выходном валу указан при постоянной нагрузке, без рывков и ударов.

- Допускаемая радиальная нагрузка на тихоходном валу, приложенная к середине посадочной поверхности вала.

МЧ2-160

Частота вращения выходного вала

об/мин

Крутящий момент на выходном валу

Н.м

Мощность электродвигателя

кВт

Комплектующий электродвигатель

наименование

Масса мотор-редуктора

кг

Допускаемая радиальная нагрузка

Н

0,22

1400

0,12

АИР56A4

206

15000

0,28

1596

0,12

АИР56A4

206

15000

0,35

1700

0,18

АИР56B4

206

15000

0,44

1719

1800

0,18

0,25

АИР56B4

АИР63A4

206

210

15000

0,56

1443

2000

0,18

0,25

АИР56B4

АИР63A4

206

210

15000

0,71

1648

2000

0,25

0,37

АИР63A4

АИР63B4

210

210

15000

0,9

1433

2000

0,25

0,37

АИР63A4

АИР63B4

210

210

15000

1,1

1767

2000

0,37

0,55

АИР63B4

АИР71A4

210

212

15000

1,4

1489

2000

0,37

0,55

АИР63B4

АИР71A4

210

212

15000

1,8

1237

2000

0,37

0,75

АИР63B4

АИР71B4

210

212

15000

2,2

1528

2000

0,55

0,75

АИР71A4

АИР71B4

212

212

15000

2,8

1663

2000

0,75

1,1

АИР71B4

АИР80A4

212

216

15000

3,5

1412

1900

0,75

1,1

АИР71B4

АИР80A4

212

216

15000

4,4

1671

1900

1,1

1,5

АИР80A4

АИР80B4

216

220

15000

5,5

1375

1875

1,1

1,5

АИР80A4

АИР80B4

216

220

15000

7

1535

1900

1,5

2,2

АИР80B4

АИР90L4

220

225

15000

9

1751

1900

2,2

3,0

АИР90L4

АИР100S4

225

234

15000

Примечания.

- Частота вращения выходного вала указана номинальная. Фактическая частота может отличаться до 5% от номинальной.

- Крутящий момент на выходном валу указан при постоянной нагрузке, без рывков и ударов.

- Допускаемая радиальная нагрузка на тихоходном валу, приложенная к середине посадочной поверхности вала.

Размеры мотор-редуктора МЧ2-80

Габаритные и присоединительные размеры мотор-редукторов МЧ2-40, МЧ2-63, МЧ2-80, мм

Обозначение

A
Aw
B
B1
B2
B3
B4
B5
d
H
H1
H2
L
L1
L2
L3

МЧ2-40

105
40
120
100
140
164
100
320
13
180
112
37
260
100
150
180

МЧ2-63

150
63
145
125
165
197
120
330
13
232
145
40
323
135
180
220

МЧ2-80

180
80
165
140
185
212
145
370
15
267
172
42
360
160
225
260

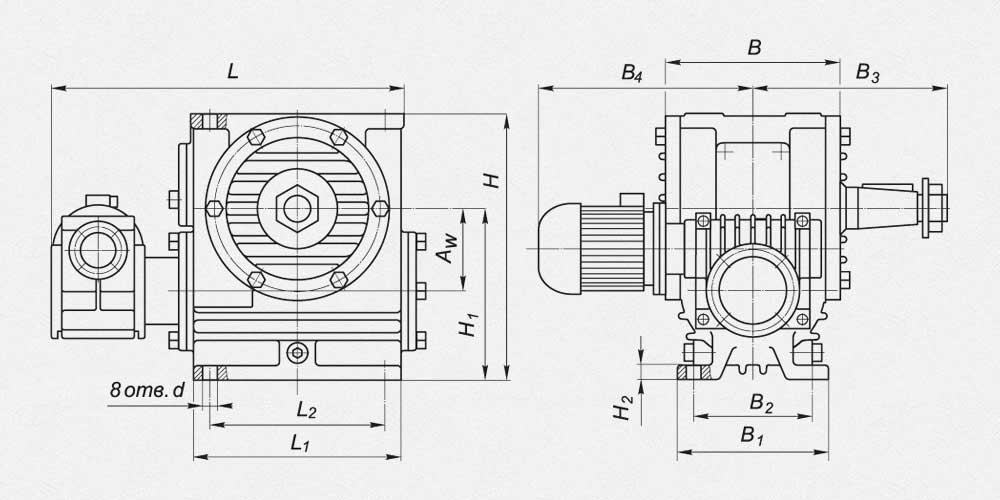

Размеры мотор-редуктора МЧ2-160

Габаритные и присоединительные размеры мотор-редукторов МЧ2-100, МЧ2-125, МЧ2-160, мм

Обозначение

Aw
B
B1
B2
B3
B4
d
H
H1
H2
L
L1
L2
L3

МЧ2-100

100
194
175
140
225
380
19
312
200
18
421
240
200
373

МЧ2-125

125
243
230
190
230
480
19
396
236
22
485
275
230
437

МЧ2-160

160
282
280
230
280
590
22
500
300
30
581
350
300
551
Размеры валов мотор-редуктора МЧ2-80

Размеры выходных валов мотор-редукторов МЧ2-40, МЧ2-63, МЧ2-80, мм

Обозначение

d
d1
L
L1
b
t

МЧ2-40

18k6
M5
40(28)
15
6
20,5

МЧ2-63

28k6
M8
60(42)
20
8
31

МЧ2-80

35k6
M8
80(58)
20
10
38
Размеры валов мотор-редуктора МЧ2-160

Размеры выходных валов мотор-редукторов МЧ2-100, МЧ2-125, МЧ2-160, мм

Обозначение

d
d1
L
L1
b
t
b1
t1

МЧ2-100

45
M30
110
82
12
23,45
14
49

МЧ2-125

55
M36
110
82
14
28,95
16
59

МЧ2-160

70
M48
140
105
18
36,375
20
75
Размеры валов мотор-редуктора МЧ2-160

Размеры полых валов мотор-редукторов МЧ2, мм

Обозначение

d
d1
L
L1
b
t
шлицы

МЧ2-40

23
18
112
72
6
20,8
22х1,5хH8

МЧ2-63

33
28
108
68
8
31,1
32x1,5xH8

МЧ2-80

41
35
116
66
10
38,3
40x1,5xH8

МЧ2-100

46
35
205
90
10
38,3
45x2,0xH8

МЧ2-125

60
40
230
110
12
43,3
55x2,5xH8

МЧ2-160

72
60
275
130
18
64,4
70x2,5xH8
Схемы сборок мотор-редуктора МЧ

ВАРИАНТЫ СБОРКИ МОТОР-РЕДУКТОРОВ МЧ2 (вид сверху, червяк под колесом)




ВАРИАНТ РАСПОЛОЖЕНИЯ ЧЕРВЯЧНОЙ ПАРЫ В МОТОР-РЕДУКТОРАХ МЧ

ВАРИАНТ РАСПОЛОЖЕНИЯ ЧЕРВЯЧНОЙ ПАРЫ В МОТОР-РЕДУКТОРАХ МЧ2 (вид сбоку)

ПРИМЕР УСЛОВНОГО ОБОЗНАЧЕНИЯ МОТОР-РЕДУКТОРА ПРИ ЗАКАЗЕ:
МЧ2-80-0,56-52-1-У3-380
где: МЧ2 - тип мотор-редуктора;
80 - межосевое расстояние, мм;
0,56 - номинальная частота вращения выходного вала, об/мин;
52 - вариант сборки;
1 - вариант расположения червячной пары;
У3 - климатическое исполнение;
380В- номинальное напряжение сети переменного тока.
